Органиграммы, как отражение организационных структур управления предприятиями и методы их построения

При составлении такой органиграммы, не имеет смысла переписывать всех сотрудников организации. Для наибольшего удобства восприятия схемы, рекомендуется отмечать только тех работников организации, кто является сотрудниками изучаемой части организационной структуры или представителями высшего руководства. Включение данных о распределении руководящих постов между сотрудниками фирмы позволяет:

оценить и наиболее успешно распределить имеющиеся вакансии среди сотрудников предприятия;

вовремя заметить возникшую потребность в новом персонале или избыток существующего;

при внезапно возникшей критической ситуации (например, внезапный уход по каким-то причинам одного из менеджеров высшего звена) оперативное разрешение проблемы нехватки квалифицированного персонала (в приведенном примере может быть создан временный комитет, состоящий из заместителей ушедшего начальника, обладающий достаточными правами и компетенцией для его замены).

Когда требуется отобразить информационные связи, имеющиеся между различными структурными элементами организационной структуры, то их нужно включить в классическую органиграмму (рис. 3).

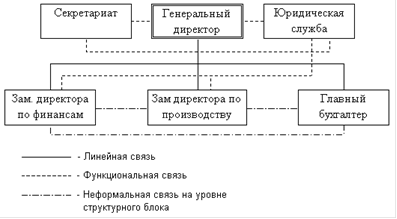

Рисунок 3 - Изображение фрагмента организационной структуры управления с помощью классической органиграммы с добавлением информационных связей между различными структурными единицами и подразделениями.

Степень детализации такой схемы может различаться в зависимости от целей исследования. В данном случае приведена схема системы информационных связей на уровне топ менеджеров и штабных подразделений организации. Причем, не выделены отдельно прямые и обратные линейные и функциональные связи. Тем не менее, иногда это бывает необходимо, так как на практике подчиненный может получать прямые указания от одного руководителя, а отчитываться об их выполнении перед другим вышестоящим менеджером, т.е. прямые и обратные связи, в описываемом случае, не совпадают. В подобной ситуации необходимо более детально отобразить систему информационных связей, имеющих место на предприятии.

Классические органиграммы с добавлением информационных связей применяют для:

изучения и оценки системы информационных связей, как внутри, так и вне предприятия;

корректировки, проектирования и внедрения новой системы информационных связей в организации.

При необходимости, можно совместить включение в классическую органиграмму системы информационных связей с поименным списком лиц занимающих те или иные посты на фирме. Это позволит отслеживать и регулировать информационные связи, существующие между конкретными людьми.

Для отображения функций различных подразделений и структурных единиц, выполняющихся для достижения тех или иных целей организации, использование классической органиграммы не целесообразно, т.к. она будет слишком громоздкой и сложной для изучения. В данном случае рекомендуется применять функционально-целевую органиграмму.

Функционально-целевая органиграмма - отражает систему функций, распределенных между сотрудниками организации и служащих для выполнения тех или иных задач (рис. 4).

Приведенная схема отражает укрупненную систему функций, выполнение которых позволяет реализовывать задачу приема непрерывного потока заказов от клиентов на выполнение производственным подразделением тех или иных работ. Так как в органиграмме отражены структурные единицы, то имеется возможность добавления информационных связей между ними, что позволит оценить эффективность использования тех или иных информационных каналов. Для этого следует отобразить информационные связи на данной органиграмме по аналогии с классической.

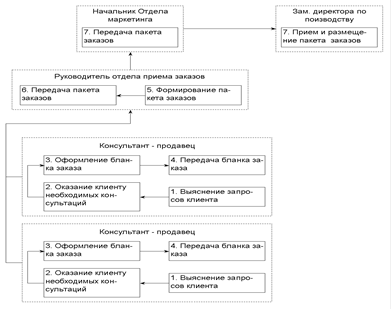

Рисунок 4 - Изображение реализации приема заказов от клиентов и передачи их в производство с помощью функционально-целевой органиграммы

Функционально-целевая органиграмма позволяет определить наличие так называемых узких мест в производственных процессах организации и наметить наиболее эффективные пути их разрешения. Например, схема выполнения задачи приема заказов от клиентов и передачи их в производство, изображенная на рис. 4., может быть улучшена за счет того, что пакет заказов в производственное подразделение будет вместо Коммерческого директора передавать Руководитель отдела заказов, т.к. он уже имеет полный комплект заказов, а Коммерческий директор выполняет, в принципе, лишние действия. Но, прежде чем принимать подобное решение, необходимо учитывать влияние всех факторов на существующую систему работы. Например, Коммерческий директор может объединять пакет заказов с какой-либо другой информацией для производственного подразделения, или, обрабатывая его, передавать необходимую информацию вышестоящему руководству или в другое подразделение. В подобном случае, данная схема реализации задачи по передаче пакета заказов в производственное подразделение является наиболее оптимальной.
